voici quelques photos d'un ajout de stabilisateur hydraulique sur un tracteur.
Les difficultés :
- le vérin doit avoir une course très petite, doit être relativement costaud (tige au moins Ø30mm), et doit avoir une longueur repliée bien précise. Des vérins standards remplissant ces conditions n'existent pas, il est donc nécessaire de rallonger la tige ou le fût (dans les photos c'est la tige).
- de par sa compacité, le clapet anti-retour ne peut pas être monté directement sur le vérin : on a donc besoin de le déporté : un premier montage avec des coudes en tube électrozingué Ø12 a été fait.
- l'encombrement à cet endroit est problématique : le premier montage en tube rigide, a cassé, les tubes s'étant pris dans la tôle du flanc intérieur droit du tracteur. Le choix a donc été fait d'éloigner le clapet anti-retour du vérin avec des flexibles. D'habitude on met le clapet au plus près du vérin pour éviter les risques de casse (arrachement du tube/flexible) entre le vérin et le clapet. Mais là, sur un stabilisateur, si il y a de la casse ce n'est pas très dangereux, bien moins que dans le cas d'un 3ème point par exemple.
Voir photo "flexible2.jpg".

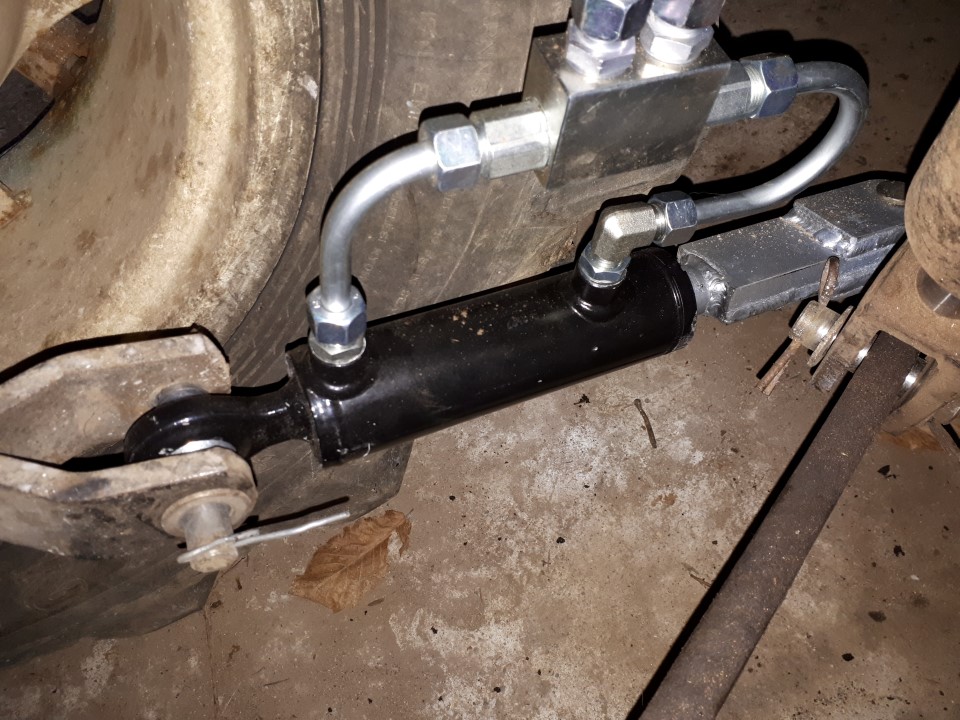

- Premier essai : déport rigide du claper
- rigide1.jpg (214.17 Kio) Consulté 4636 fois
- Premier essai : déport rigide du claper
- rigide2.jpg (244.61 Kio) Consulté 4636 fois

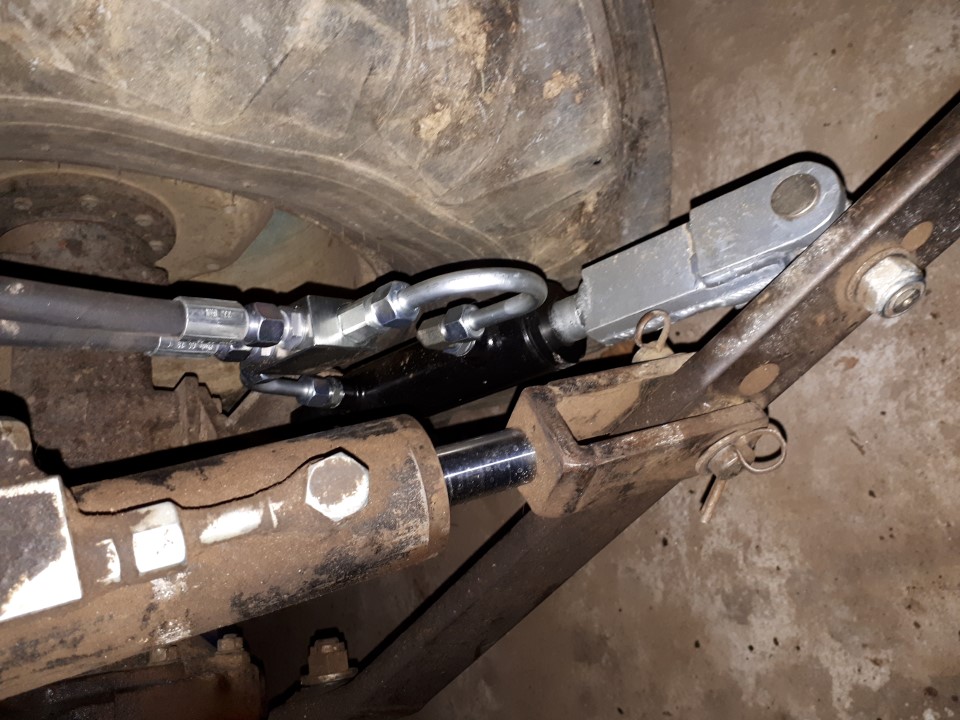

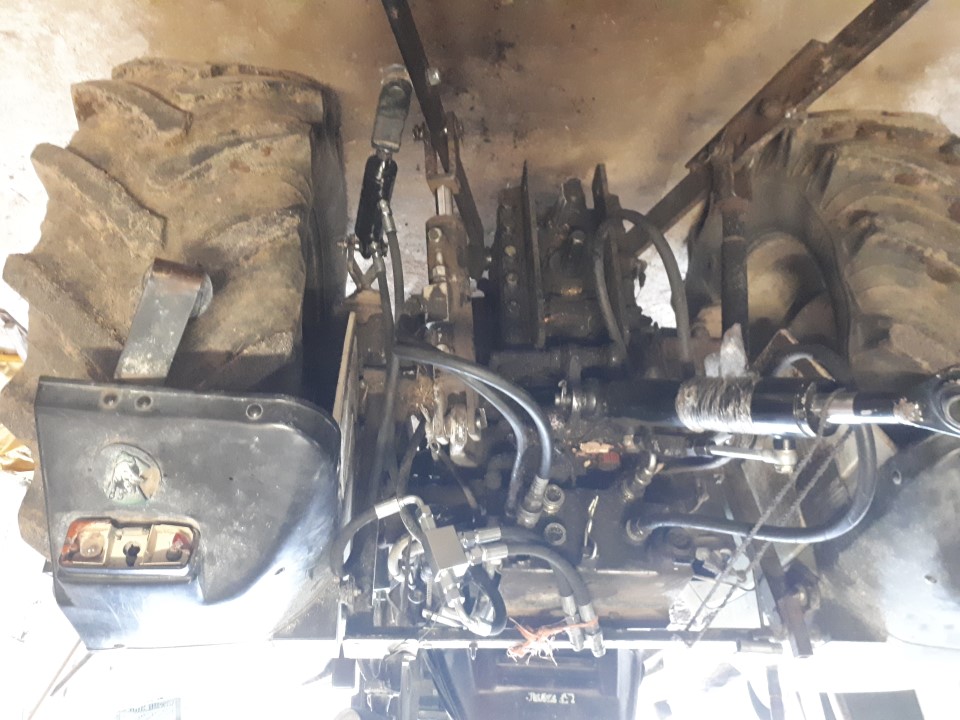

- Deuxième essai : déport flexible du claper
- flexible2.jpg (198.07 Kio) Consulté 4636 fois
